Så kopplar du in slutsteg med kabelkit – guide, tips & tricks
Att installera ett slutsteg i bilen är ett av de mest effektiva sätten att lyfta ljudupplevelsen. Men många drar sig för att ge sig på jobbet själva. Det ser ofta krångligare ut än vad det egentligen är. Med rätt kabelkit, lite tålamod och några smarta knep kan du få en både säker och snygg installation. Här får du en komplett guide med både steg-för-steg och praktiska tips på vägen för att underlätta din installation
Tips:
Satsa på ett komplett kabelkit av bra kvalitet gjord av OFC kabel. Fördelen med ett färdigt kabelkit är att du får med det du behöver, kabelskor, remotekabel. jordkabel och plusmatning och även säkring och RCA kabel

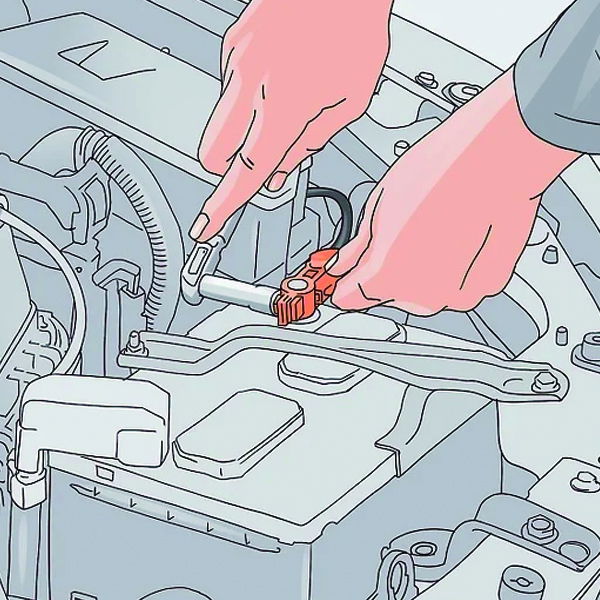

Steg 1 – Koppla bort den negativa batteripolen
1. Öppna motorhuven och lokalisera bilens batteri (vanligtvis placerat längst fram i motorutrymmet).
2. Använd en hylsnyckel för att lossa muttern som håller fast den negativa polen.
-Den negativa polen är normalt svart och markerad med en minussymbol (–)
3. Lyft bort kabeln från polen och lägg den åt sidan så att den inte ligger i vägen under arbetet.
Varning:
Rör aldrig den negativa kabeln mot den positiva polen. Detta kan orsaka gnistbildning eller leda till elektrisk stöt.
Steg 2 - Montera slutsteg

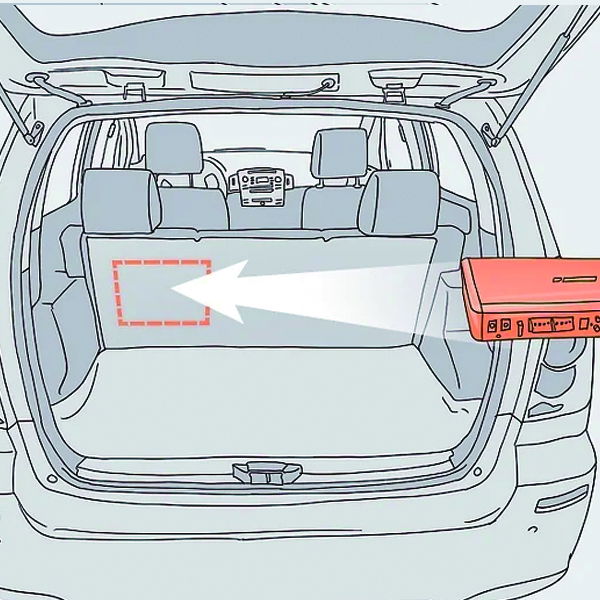

1. Välj en monteringsplats med plan yta, till exempel:
I bagageutrymmet
I passagerarens fotutrymme
Under baksätet
2.Kontrollera alltid undersidan av fordonet innan du skruvar fast, så att det inte finns andra kablar eller komponenter där.
3. Undvik att montera slutsteget vertikalt eller direkt på högtalarlådor, då vibrationer kan skada slutsteget invändigt.
Tips:
Säkerställ att monteringsplatsen har god ventilation. Slutsteget alstrar värme under drift, och brist på luftflöde kan skada den interna elektroniken och gör att slutsteget kan gå sönder.

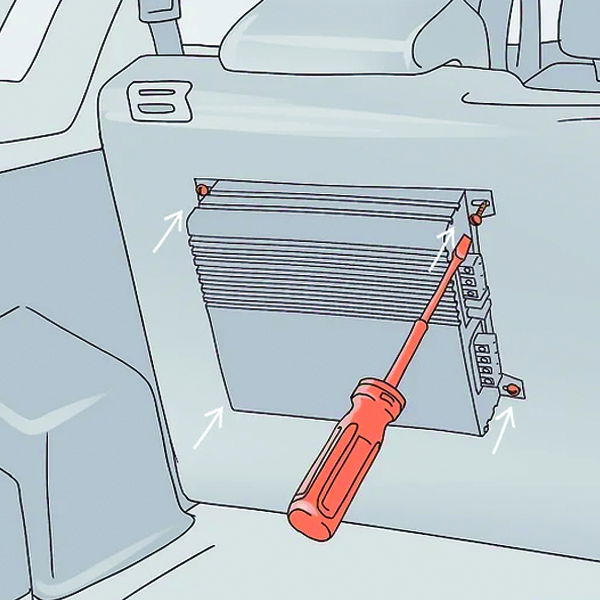

Steg 3 – Fäst slutsteget
1. För in en monteringsskruv i varje hål och dra åt dem för hand tills de sitter fast.
2. Använd sedan en skruvmejsel för att dra åt skruvarna ordentligt, så att slutsteget sitter stadigt och inte kan röra sig.
3. Om monteringsskruvarna levererades med gummibrickor, placera dessa på skruvarna innan du drar åt. Det minskar risken för att slutsteget rör sig.
Tips:
Kan du exempelvis köpa gummifötter och placera under slutsteget för att öka luftflödet och minimera att den varma luften fastnar
Varning:
Lämna aldrig slutsteget omonterat.
Ett löst liggande slutsteg kan röra sig under körning och skadas och i värsta fall kortslutas.
Steg 4 – Ta bort plastdetaljer
1. Använd ett panelverktyg (trim pry tool) för att lossa innertäckpanelerna längs golvet på båda sidor av fordonet.
Panelverktyget är en tunn plastbit som du kan skjuta in under panelerna för att bända loss dem från clipsen.
2. För in verktyget under panelerna längs golvet och lyft handtaget för att få panelerna att lossna.
3. Ta bort panelerna och lägg dem åt sidan medan du gör installationen, så att de inte är i vägen eller kan gå sönder
Tips:
Panelverktyg finns att köpa i bil- och reservdelsbutiker.
Om du inte vill ta bort panelerna helt, kan du istället använda panelverktyget för att försiktigt trycka in kablarna under panelerna.
Steg 5 – Ta ut bilstereons huvudenhet
1. Använd ett panelverktyg för att lossa innertäckpanelerna runt bilstereon.
För in verktyget mellan skarvarna och bänd försiktigt tills panelerna lossnar.
2. När panelerna är borttagna kommer skruvarna som håller fast huvudenheten att bli synliga.
3. Lossa skruvarna med en skruvmejsel eller använd medföljande nycklar för borttagning utav enkel/dubbel-din stereo som medföljde när du köpte enheten.

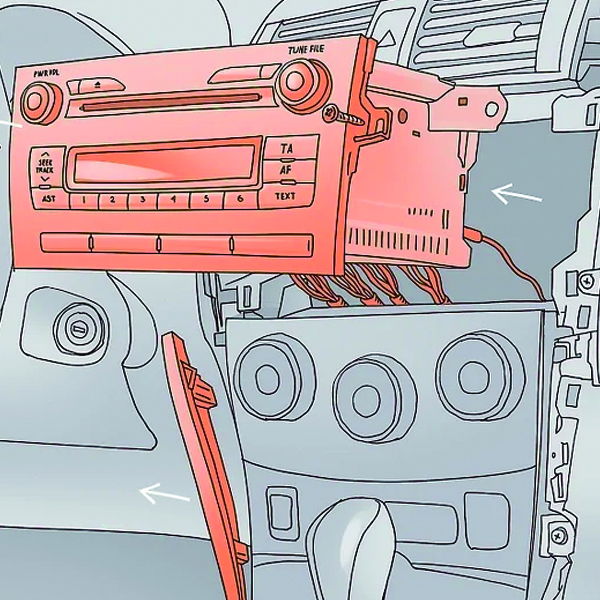

4. Dra huvudenheten rakt ut ur instrumentpanelen så att kablarna på baksidan blir synliga.
Steg 6 – Skaffa ett installationskit för slutsteg
1. Köp ett slutstegsinstallationskit.
Vi har flera alternativ på våran hemsida.
Du hittar dom här: Kabelkit
2. Välj ett kit så att de klarar av hela strömstyrkan utan att överhettas eller smälta.

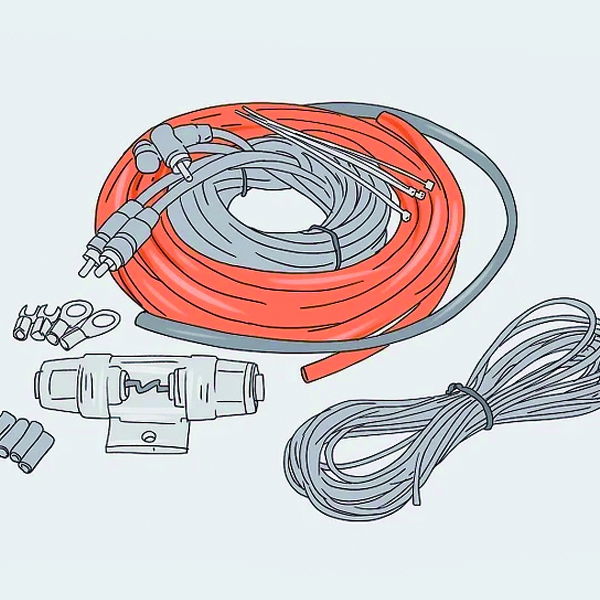

3. Öppna kittet och sortera delarna för att hålla ordning under installationen.
innehåll i ett installationskit:
Röd strömkabel
Svart jordkabel
RCA-kablar
Säkringshållare med in byggd säkring
Kontakter för alla kablar
(Färgen kan skilja sig beroende på vilken tillverkare utav kabelkit)
Steg 7 – Hitta eller skapa en genomföring i torpedväggen
1. Kontrollera vilken sida av motorutrymmet batteriet sitter på (förar- eller passagerarsidan).

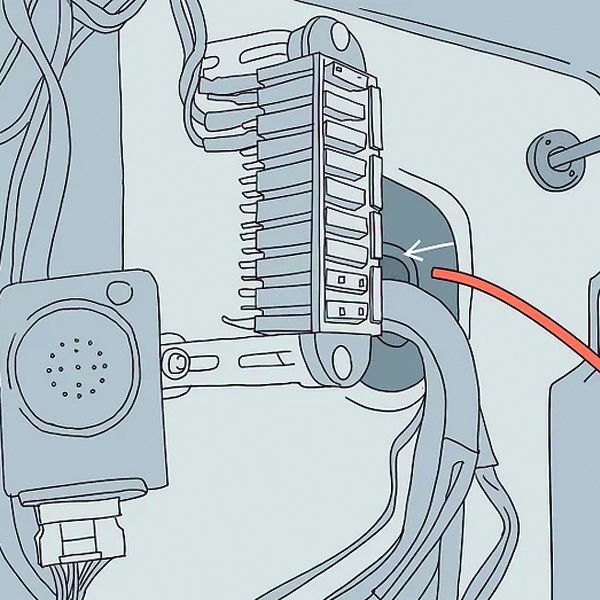

2. Leta i fotutrymmet på samma sida efter en öppning i torpedväggen (metallpanelen mellan motorutrymmet och kupén)
Om det redan finns en öppning med kablar dragna igenom kan du använda samma hål för slutstegets strömkabel.
3. Om ingen öppning finns:
Använd en metallborr för att försiktigt borra ett nytt hål i torpedväggen.
Kontrollera noga att det inte finns kablar, slangar eller andra komponenter i vägen på motorrummets sida innan du borrar.
Varning:
Borra aldrig i torpedväggen utan att först säkerställa att området är fritt från känsliga komponenter.
Steg 8 – Dra igenom strömkabeln

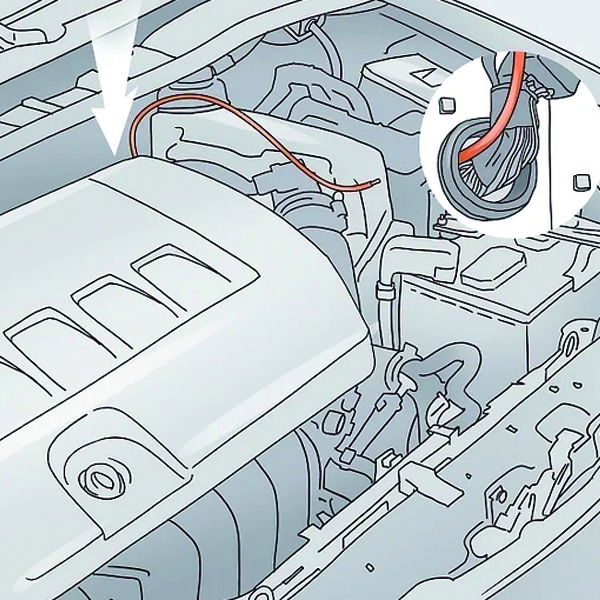

1. Börja från bilens kupé och för den röda strömkabeln genom hålet i torpedväggen.
2. Tryck igenom cirka 10–13 cm kabel innan du går till motorutrymmet.
3. Dra ut kabeln från motorrummets sida tills du har tillräcklig längd för att nå batteriet.
Observera:
Kabelns färg kan variera beroende på vilket installationskit du har köpt.
Strömkabeln är den enda kabeln som ska dras genom torpedväggen.
Steg 9 – Dra remote kabel

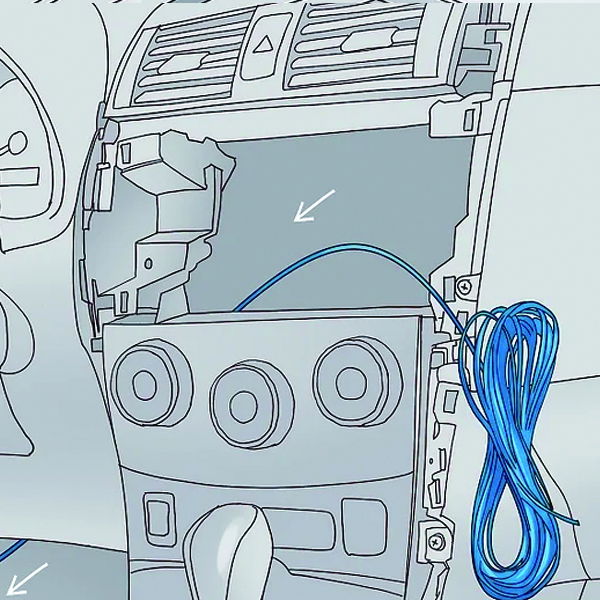

1. Leta fram den tunna blå remotekabeln från installationskitet.
2. För ena änden genom hålet bakom bilstereons huvudenhet.
3. Skjut kabeln nedåt tills den kommer ut i fotutrymmet.
4. Lägg remotekabeln intill strömkabeln så att de kan dras tillsammans till bagaget.
Information:
Remotekabeln ser till att slutsteget slås på automatiskt när bilstereon startar, så att batteriet inte laddas ur.
Fjärrkabeln kallas ibland även ”REM kabel”.
Steg 10 – Dra ström och remotekabel

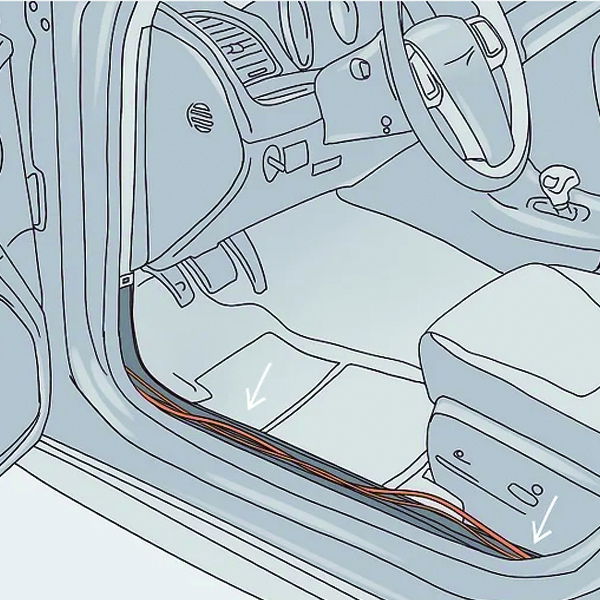

1. Lägg ut strömkabeln och remotekabeln längs golvet på samma sida som batteriet sitter.
2. Placera kablarna i urtagen längs golvet där innertäckpanelerna normalt sitter, så att de senare blir dolda.
3. Dra fram tillräckligt med kabel för att både ström- och remotekabel enkelt ska nå slutsteget.
Tips:
Dra inte kablarna för hårt, då de kan skadas.
Om du inte har tagit bort innertäckpanelerna kan du använda ett panelverktyg för att trycka in kablarna under panelerna.
Steg 11 – Dra RCA-kabeln
1. Leta fram RCA-kabeln
(vanligtvis blå eller svart med röd och vit kontakt i båda ändar).

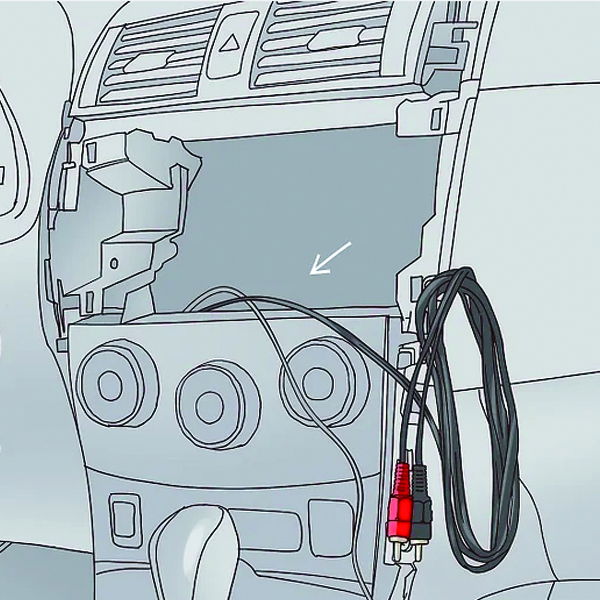

2. För in ena änden av kabeln genom hålet bakom bilstereon och dra den nedåt tills den kommer ut i fotutrymmet.
3. Dra RCA-kabeln längs bilens motsatta sida från strömkabeln och lägg den i urtagen som normalt täcks av innertäckpanelerna.
4. Se till att RCA-kabeln är tillräckligt lång för att nå fram till slutstegets monteringsplats.
Tips:
Dra aldrig RCA-kablar på samma sida som strömkabeln.
Detta kan orsaka störningar.
Steg 12 – Anslut högtalarkablar
1. Bestäm vilka basar du vill koppla till slutsteget.

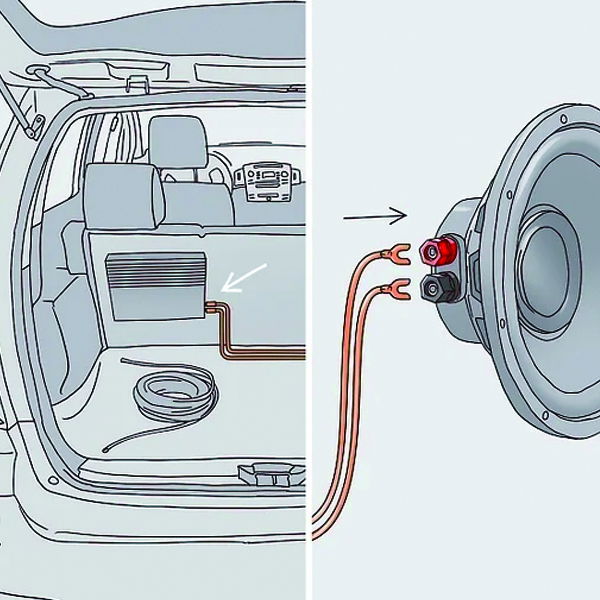

2. Börja vid slutsteget och dra en högtalarkabel till den högtalare du vill ansluta.
3. Dra åt skruvar eller använd push terminalen så att kabeln sitter ordentligt till basen.
Tips:
Installationskitet kan innehålla högtalarkabel, men om det inte gör det kan du köpa kabel på lösmeter.
Kabel

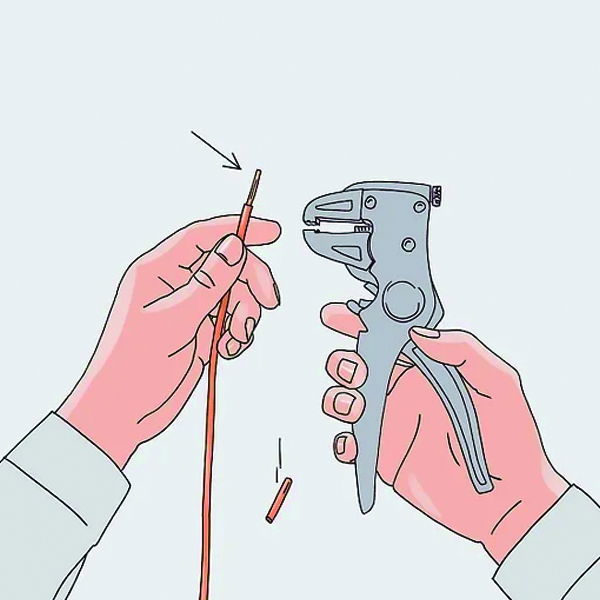

Steg 13 – Skala kabeländarna
1. Ta en kabelavbitare/avbitartång och placera kabeln i käftarna.
2. Kläm ihop handtagen och dra verktyget mot kabelns ände för att ta bort isoleringen.
3. Avisolera cirka 0.7cm på varje kabelände så att koppartrådarna blir synliga.
4. Upprepa samma procedur för alla kablar som ska anslutas till slutsteget.

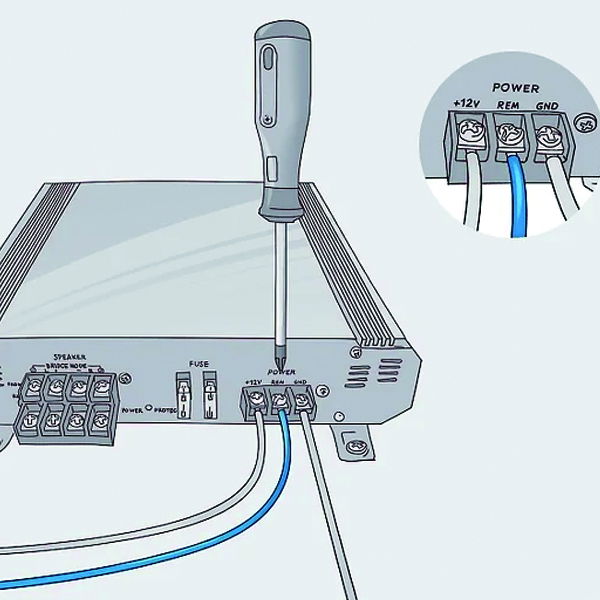

Steg 14 – Anslut strömkabeln till slutsteget

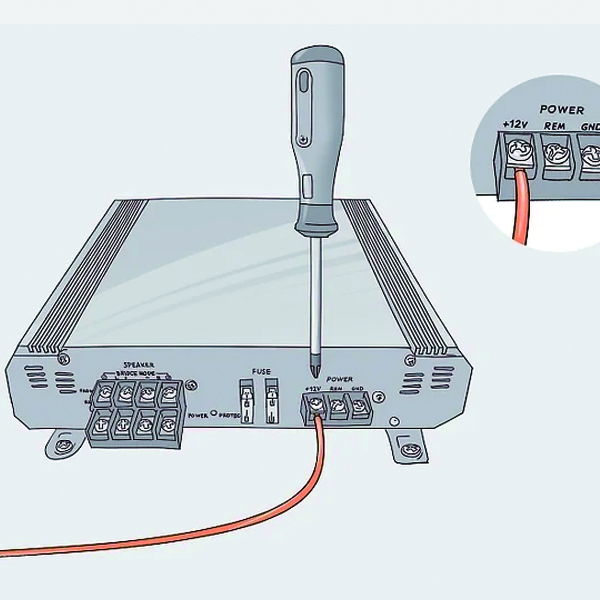

1. Lokalisera strömingången på baksidan av slutsteget.
Den är oftast märkt “+” eller “12 V Power”.
2. För in den avisolerade änden av strömkabeln i terminalen.
3. Dra åt skruven ordentligt så att kabeln med skruvmejsel eller insexnyckel så sitter fast.
4. Ge kabeln ett lätt drag för att kontrollera att den inte lossnar från terminalen
Varning:
Se till att ingen avisolerad koppartråd sticker utanför terminalen. Exponerade trådar kan orsaka kortslutning eller brandrisk.

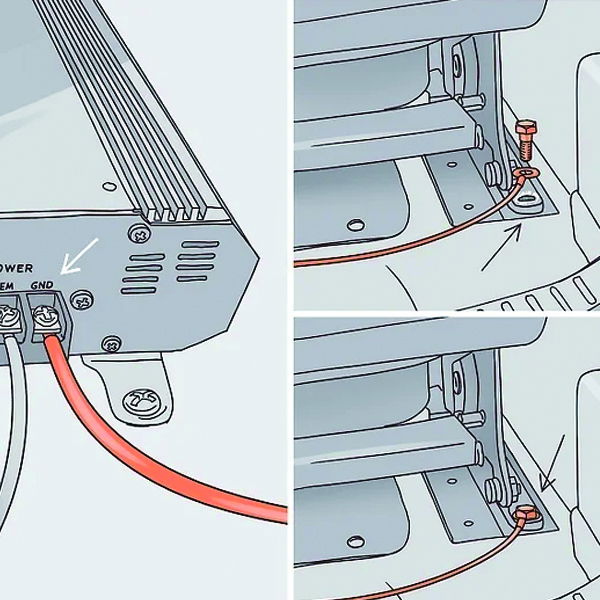

Steg 15 – Anslut jordkabeln
1. Leta upp den svarta jordkabeln från installationskitet.
2. För in den avisolerade änden i terminalen märkt “Ground” på slutsteget.
3. Dra åt skruven med en skruvmejsel så att kabeln sitter ordentligt.
4. Testa genom att ge kabeln ett lätt drag för att säkerställa att den inte lossnar.
Information:
Jordkabeln gör att strömmen kan ledas korrekt genom slutsteget, vilket förhindrar att du får en stöt när enheten används.
Steg 16 – Anslut remotekabeln

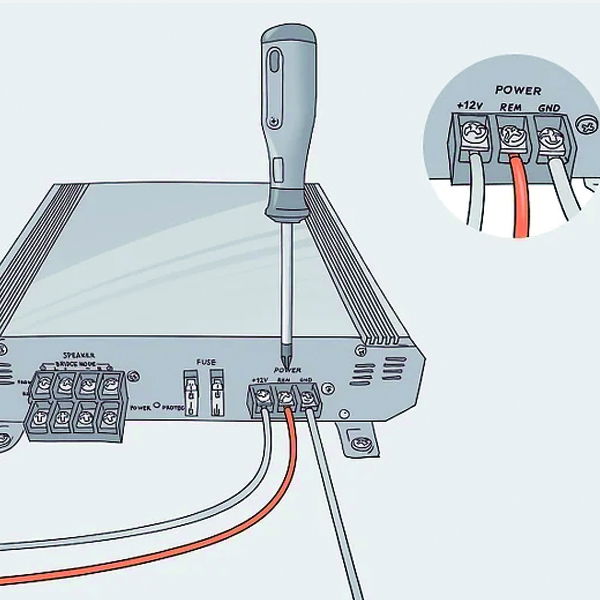

1. Lokalisera terminalen på baksidan av slutsteget märkt “Remote” eller “Turn-on”.
Den brukar sitta mellan + och - terminalen
2. För in den avisolerade änden av den blå remotekabel i terminalen.
3. Dra åt skruven så att kabeln sitter fast ordentligt.
4. Kontrollera att ingen koppartråd sticker utanför terminalen.
Steg 17 – Anslut RCA-kablarna

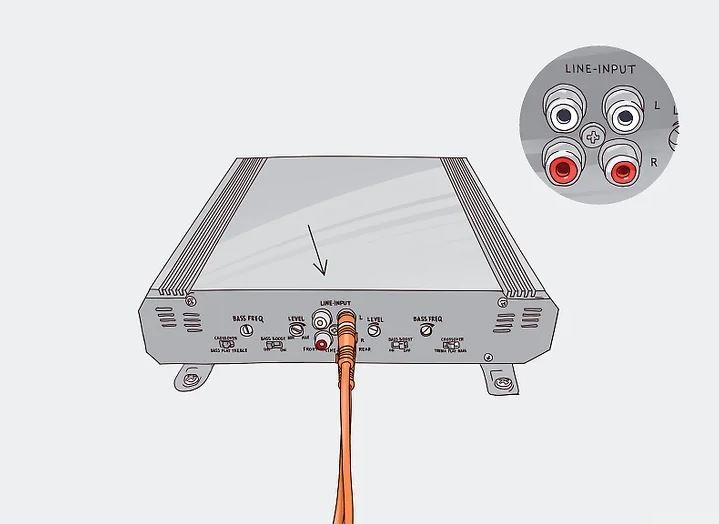

1. Leta upp ingångarna på slutsteget märkta med röda och vita cirklar.
Brukar ofta vara märkt med "Input"
2. Anslut den röda RCA-kontakten till den röda anslutningen.
3. Anslut den vita RCA-kontakten till den vita porten.
4. Tryck in kontakterna hela vägen för att säkerställa en stabil och säker anslutning.
Steg 18 – Anslut högtalarkablarna till slutsteget
1. Leta upp högtalarportarna på baksidan eller sidan av slutsteget.
De är vanligtvis märkta + och -
2. För in högtalarkablarna i rätt port:
+ till +
- till -
3. Dra åt skruvarna på portarna så att kablarna sitter fast ordentligt.
(Bilden illustrerar ett 4-kanals slutsteg)
Steg 19 – Jorda slutsteget
1. Lyft på mattan eller innertäckningen nära slutsteget och leta efter en bult som sitter direkt mot bart metall.
2. Använd änden av jordkabeln med ring- eller bygelkontakt.
3. Lossa bulten med en hylsnyckel och ta ut den.
4. Placera kabelns ring över hålet och för sedan tillbaka bulten genom ringen.
5. Dra åt bulten ordentligt så att kabeln får bra kontakt med metallen.
Tips:
Se till att det är så rent från färg eller smuts så jordkabeln har så bra ledningsförmåga som möjligt

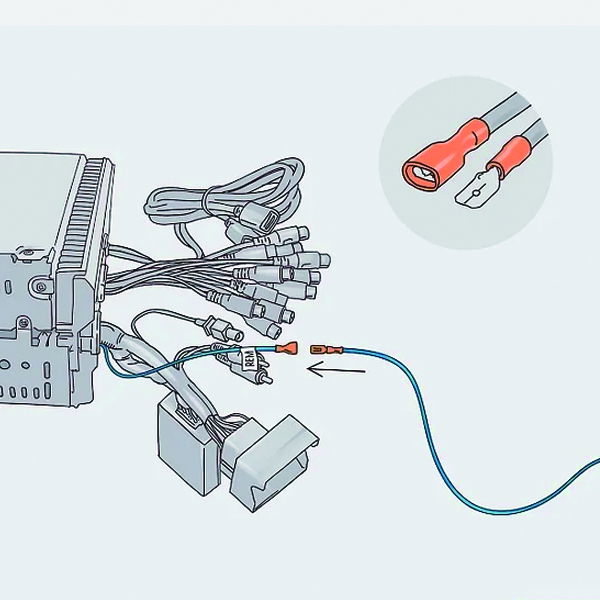

Steg 20 – Anslut Remotekabel till stereons REM-kabel
1. Leta upp den blå kabeln med vit rand på baksidan av stereon.
Detta är kabeln som gör att slutsteget startar
2. Låt remote-kabeln sitta kvar i stereon och avisolera cirka 0.5 cm av kabeländen.
3. För in kabeländen i ena sidan av en skarvhylsa.
4. För in slutstegets remotekabel i den andra sidan av skarvhylsan.
5. Använd en kabelpress för att klämma åt mitten av hylsan så att du får en säker och stadig förbindelse.

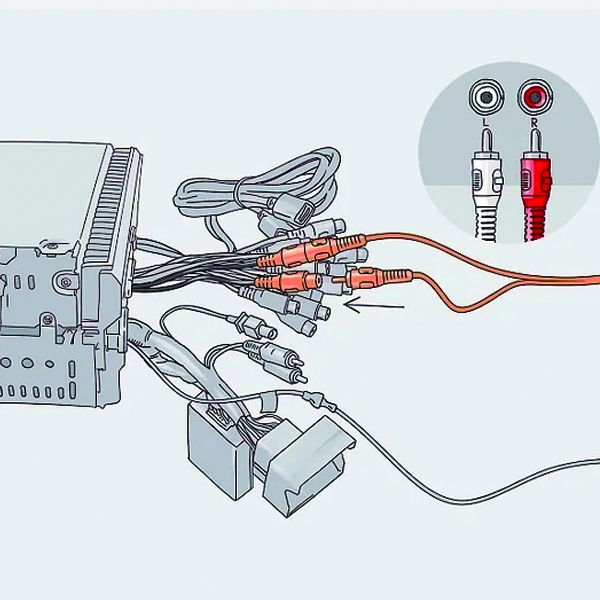

Steg 21 – Anslut RCA-kabeln till stereon
1. Leta upp de röda och vita RCA-portarna på baksidan av stereon
De ser likadana ut som på slutsteget.
På huvudenheten brukar det stå SW
2. Anslut den röda RCA-kontakten till den röda porten.
3. Anslut den vita RCA-kontakten till den vita porten
4. Tryck in kontakterna ordentligt för att säkerställa en stabil anslutning.

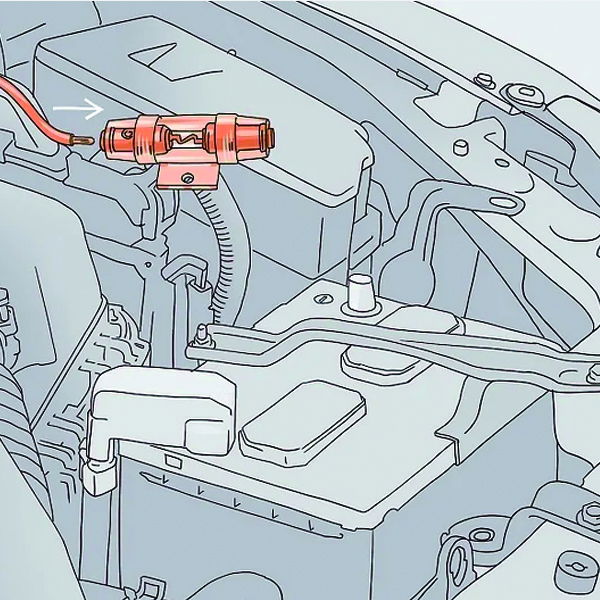

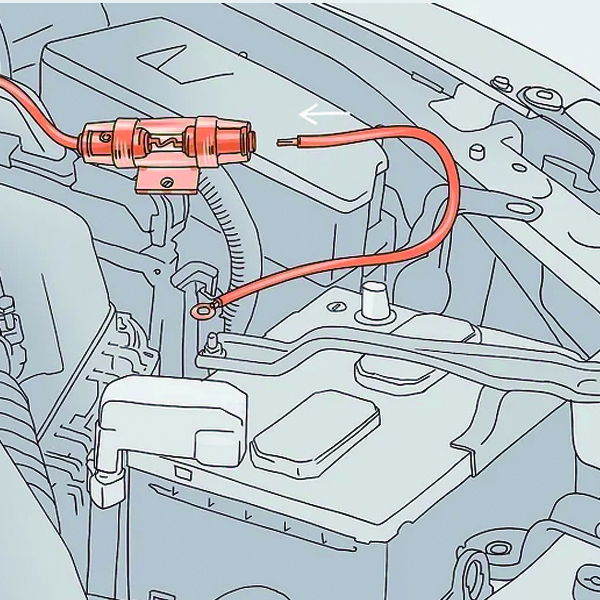

Steg 22 – Montera säkringshållare på strömkabeln
1. Ta fram den säkring och säkringshållare som följer med installationskitet.
2. För in ena änden av strömkabeln (från motorrummet) i ena sidan av säkringshållaren och skruva fast kabeln.
3. Tryck in säkringen i hållaren tills den klickar på plats och stäng locket.
4. Anslut en ny bit av den röda strömkabeln i den andra sidan av säkringshållaren och dra åt skruven.
Varning:
Installera aldrig ett slutsteg utan säkring det utgör en allvarlig brandrisk.
Steg 23 – Montera ringkabelsko på strömkabeln
1. Ta fram en ringkabelsko (med cirkelformat fäste) från installationskitet.
2. För in änden av strömkabeln i kabelskon så att den avisolerade delen täcks helt av isoleringshylsan.
3. Använd en kabelpress och kläm åt hylsan hårt så att kabelskon sitter fast på kabeln.
Varning:
Se till att ingen avisolerad koppartråd sticker utanför terminalen. Exponerade trådar kan orsaka kortslutning eller brandrisk.

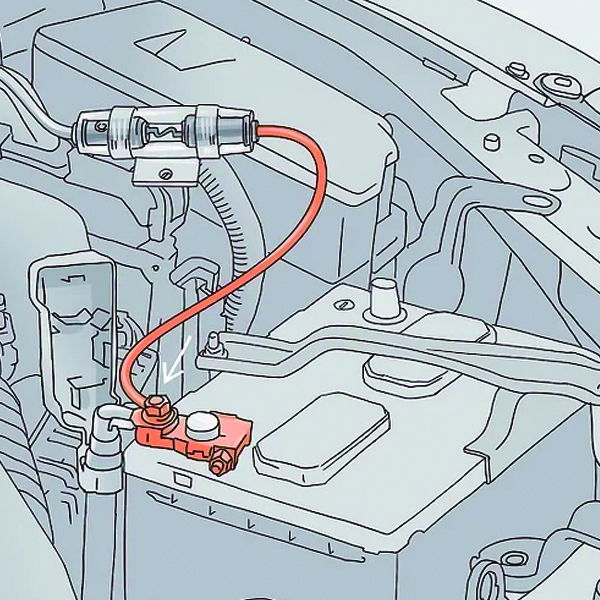

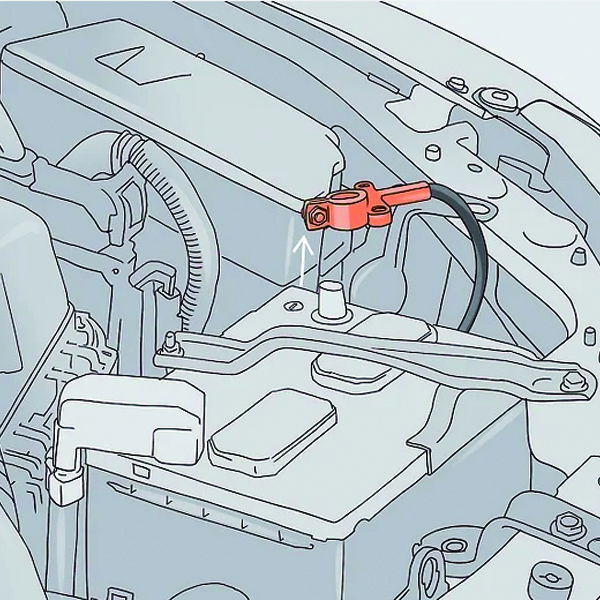

Steg 24 – Anslut strömkabeln till batteriets pluspol
1. Lossa muttern på batteriets pluspol (+) med en hylsnyckel och ta försiktigt bort klämman.
2. Trä ringkabelskon (från strömkabeln) över batteripolen.
3. Sätt tillbaka klämman på pluspolen och dra åt muttern ordentligt så att det blir en stabil kontakt.
Tips:
Om ringkabelskon inte passar direkt över batteripolen kan du istället fästa den i muttern på sidan av pluspolens anslutning.
Steg 25 – Återanslut den negativa batteripolen och testa slutsteget
1. Skjut tillbaka den negativa polklämman (–) på batteriets port och tryck ner den så långt det går.
2. Dra åt muttern med en hylsnyckel så att polklämman sitter ordentligt fast.
3. Starta bilen genom att vrida på tändningen och kontrollera om strömlampan på slutsteget tänds.
Om strömlampan inte tänds:
Stäng av fordonet.
Koppla bort den negativa batteripolen igen.
Kontrollera samtliga strömanslutningar innan du testar på nytt.
